ZRTBBL中頻爐濾波補償裝置
ZRTBBL中頻爐濾波補償裝置是針對功率因數低，諧波含量較大負荷而設計的。采用單調諧濾波支路，具有技術成熟，成本低，運行可靠，穩定等優點。
ZRTBBL中頻爐濾波補償裝置適用范圍：鋼鐵鑄造企業本身功率因數低，諧波含量比較大的非線性負荷如中頻爐。
ZRTBBL中頻爐濾波補償裝置主要由空芯/鐵芯濾波電抗器，濾波電容器組成特征諧波如3 ，5 ，7 ，11 次等濾波支路；對諧波而言，濾波支路呈低阻抗，相應諧波電流大部分注入濾波支路，對基波和高次諧波電流呈高阻抗，主要目的為提高功率因數又濾除諧波電流為目的。
濾除諧波，降低變壓器視在功率。
提高功率因數，減少變壓器及設備損耗，提高變壓器及線路輸送能力。

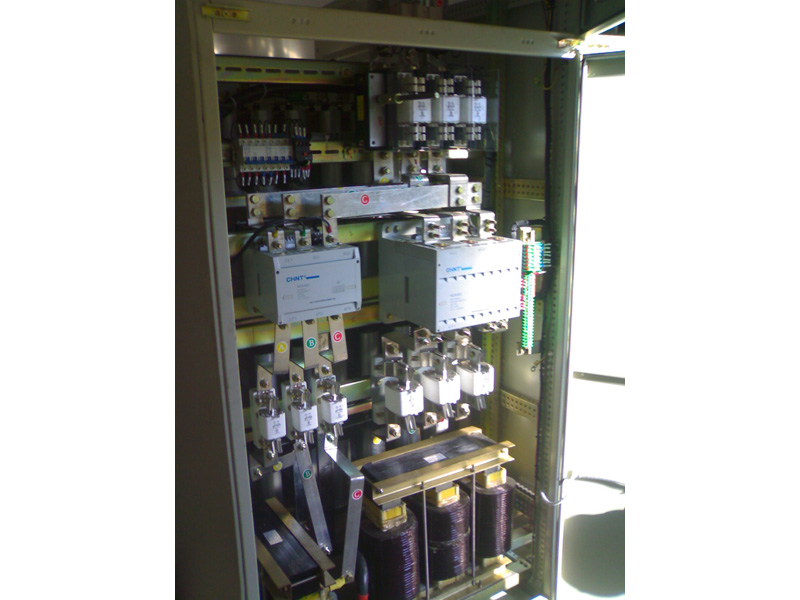

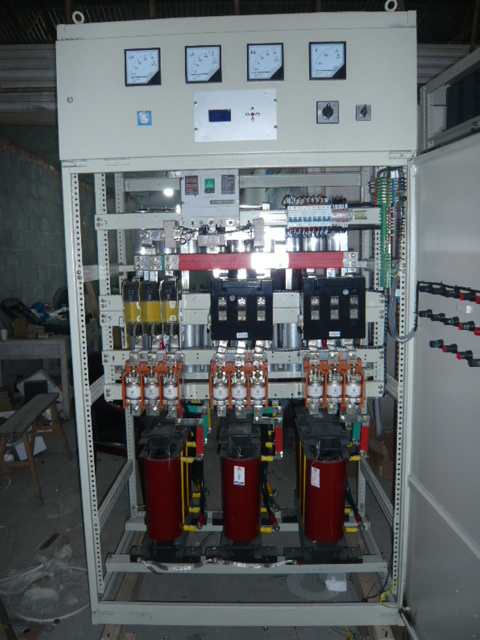

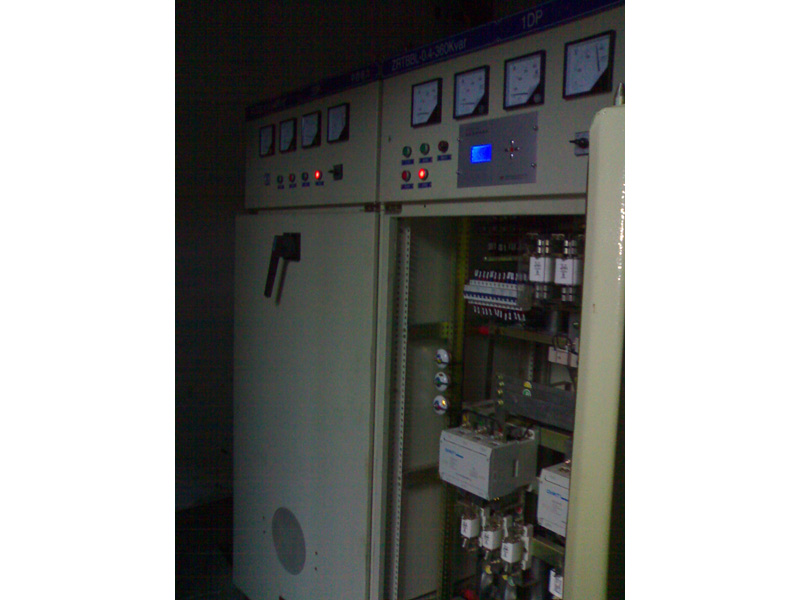

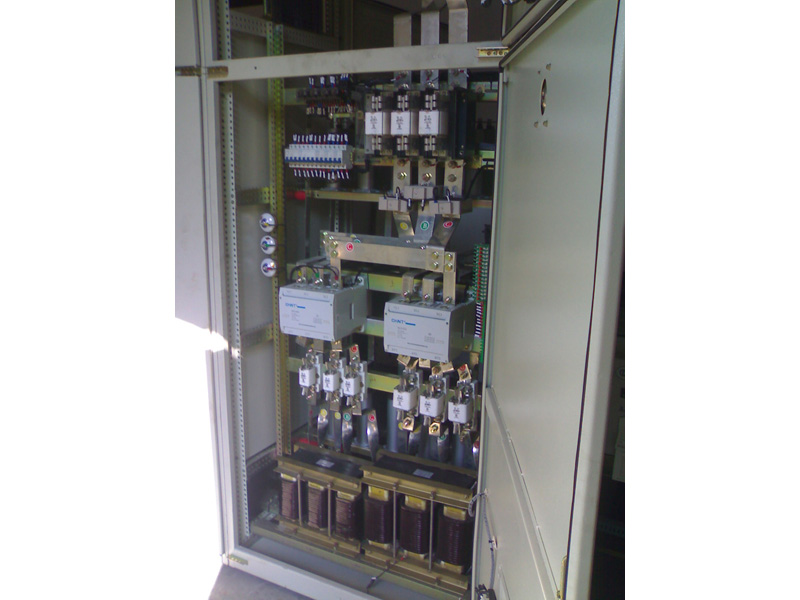

ZRTBBL中頻爐專用濾波補償裝置是一般采用柜式結構,濾波電抗器、濾波電容器、投切開關及其它器件組裝在一個或多個柜中，自動控制投切濾波支路，使濾波效果達到*佳。
結構簡單，維護方便，運行穩定。
除濾除特征次數諧波外，還能處理隨機產生非特征高次諧波。
額定工作電壓：400V～1000V
額定工作頻率：50Hz/60Hz
濾除諧波次數：3 次、5 次、7 次、11次、13次等諧波次數
濾波效率：諧波濾除率一般60~80%
無功補償功率因數0.95以上
工作制：連續工作
結構型式：柜式
環境溫度：戶內型-20℃ ～+40 ℃
保護功能：過壓、欠壓、過流、過熱保護
