ZRTBBL設計方案
|
1 |
周圍空氣溫度 |
|
|
*高溫度 ℃ |
40℃ |
|
|
*低溫度 ℃ |
-40℃ |
|
|
*大日溫差 K |
30 |
|
|
2 |
海拔高度 m |
<4500m |
|
3 |
環境相對濕度（在25℃時）平均值 |
90% |
|
4 |
地震波為正弦波，持續時間三個周波，安全系數1.67 |
|
|
5 |
污穢等級 |
Ⅳ |
|
泄漏比距 |
|
|
|
6 |
系統額定電壓 |
10KV |
|
系統*高電壓 |
12KV |
|
|
額定頻率 |
50HZ |
|
ZRTBBL簡介
（1）一般電力系統用戶負荷吸收有功功率PL和無功功率QL。
電源提供有功功率PS和無功功率QS（可能感性無功，也可能是容性無功），忽略變壓器和線路損耗，則有PS=PL，QS=QL。沒有無功吸收部分的電網存在以下幾個問題：
1）電網從遠端傳送無功；
2）負荷的無功沖擊影響本地電網和上級電網的供電質量。
因此，電力系統一般都要求對用電負荷進行必要的無功補償，以提高電力系統的帶載能力，凈化電網，提高電網電能質量。
型號說明
ZRTBBZG
主要技術參數
額定電壓：10（6）kV
額定頻率：50Hz
額定容量：100-10000kVar
中性點接線方式：非有效接地或中性點絕緣。
使用條件：
使用條件
◆安裝地點：戶內/戶外
◆環境溫度：-20℃～+40℃
◆相對濕度：≤90％（25℃）
◆海拔高度：≤4500米
安裝場所應無劇烈機械振動、應無有害氣體及蒸汽、應無導電性或爆炸性塵埃
產品規格型號
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-100/33.4Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-150/50Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-200/66.7Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-300/100Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-400/134Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-500/167Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-600/200Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-700/234Kvar-AK/P6 |
臺 |
1 |
1300*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-800/267Kvar-AK/P6 |
臺 |
1 |
1400*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-900/300Kvar-AK/P6 |
臺 |
1 |
1400*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-1000/334Kvar-AK/P6 |
臺 |
1 |
1400*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-1200/400Kvar-AK/P6 |
臺 |
1 |
1400*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-1500/250Kvar-AK/P6 |
臺 |
1 |
1500*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-1800/300Kvar-AK/P6 |
臺 |
1 |
1800*1700*2600mm m |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-6-2000/334Kvar-AK/P6 |
臺 |
1 |
1800*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-100/33.4Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-150/50Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-200/66.7Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-300/100Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-400/134Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-500/167Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-600/200Kvar-AK/P6 |
臺 |
1 |
1200*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-700/234Kvar-AK/P6 |
臺 |
1 |
1300*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-800/267Kvar-AK/P6 |
臺 |
1 |
1400*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-900/300Kvar-AK/P6 |
臺 |
1 |
1400*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-1000/334Kvar-AK/P6 |
臺 |
1 |
1400*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-1200/400Kvar-AK/P6 |
臺 |
1 |
1400*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-1500/250Kvar-AK/P6 |
臺 |
1 |
1500*1700*2600mm |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-1800/300Kvar-AK/P6 |
臺 |
1 |
1800*1700*2600mm m |
|
高原型高壓自動無功補償成套裝置 |
ZRTBBZG-10-2000/334Kvar-AK/P6 |
臺 |
1 |
1800*1700*2600mm |
針對濾波無功補償項目要求及需方提供的技術參數， 我方擬定在10kV母線上裝一套采用ZRTBBL型的高壓濾波無功補償成套設備（ZRTBBL）,能同時解決系統無功補償又能濾除負載的諧波電流，可實現系統無功補償容量900-2400-1200-2400kVar自動投切。能夠有效的對系統的無功量進行補償，做到有級調節，自動補償，穩定電壓。
2.2.工程概況
2.2.1情況概述
電壓等級10kV；
10kV出線上有3臺變壓器分別為：ZS9-4500kVA，10kV/660V負荷為軋機，ZS9-4000kVA,10KV/660V負荷為斷鋼機，S11-1600KVA，10kV/400V負荷為動力設備；按照甲方提供資料，軋機自然功率因素為0.7，動力變壓器已有低壓補償，不需要考慮。
需方提供：4500KVA整流變?yōu)?span>6相12脈；
4000KVA整流變?yōu)?span>6相12脈；
補償前功率因數COSφ約0.7左右，要求補償后提高到COSφ約0.92左右；
無功需求量為：5050Kvar；
補償裝置裝機容量6900KVAR，分四條濾波補償支路，分別為3、5、7、11次；
基波補償輸出容量5056KVar；
2.2.2 環境條件
海拔高度：不超過1000米
*大月平均相對濕度：95%
*高環境溫度：+45°
*低環境溫度：-40°
*熱月24h平均*高溫度：+30°
安裝地點無爆炸危險介質，周圍介質中不含破壞絕緣性能的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在，使用地點不應有較強烈的外磁感應強度。
2.2.3方案整體規劃
在10kV母線上裝一套采用ZRTBBL型的高壓濾波無功補償成套設備,能同時解決系統無功補償又能濾除諧波電流保證設備安全運行，能夠有效的對系統的無功量進行跟蹤補償，做到有級調節，分組補償，穩定電壓。
根據要求：高壓濾波無功自動補償成套設備（ZRTBBL）設備基波補償容量為5056KVar,無功需求量從0.7提高到0.92電容器需求量為5050KVAR。
防真系統諧波電流頻譜：
3次濾波支路投入后諧波電流：
5次濾波支路投入后諧波電流：
7次濾波支路投入后諧波電流：
11次濾波支路投入后諧波電流：
如有系統參數，如短路容量及協議容量及供電變?nèi)萘?，仿真更貼近實際運行。
此防真為諧波含量估算計算，定貨時供方攜帶電能質量測試儀去用戶現場測試采取現場實際數據已實際數據為準；
2.3.ZRTBBL裝置的特點
控制系統采用微電子全數字芯片控制系統，實時監測系統電能質量數據，并通過高速計算，精密響應補償系統需求的無功。應用先進的交流電波分析技術，能夠在強干擾、強諧波等惡劣環境下，保證參數設定的正確性及工作的穩定性。具有 RS485、232遠程通訊功能，液晶顯示屏，操作簡捷，處處為用戶考慮，功能完備：監測、控制、數據備份、查閱、數據的轉存并適用于常用處理軟件的分析和利用，可實時分析該補償裝置系統的電流、電壓、有功、無功諧波電流，諧波電壓；具有過壓，欠壓保護，采樣電壓掉線保護，外部接入故障保護、本體故障保護、電壓越上下限報警。
2.3.2概述 各補償濾波支路保護
各濾波補償支路采用熔斷器，電容器開口三角電壓保護
1.4 ZRTBBL濾波補償支路：

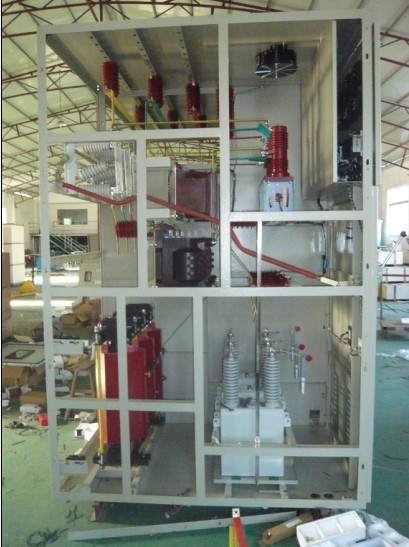

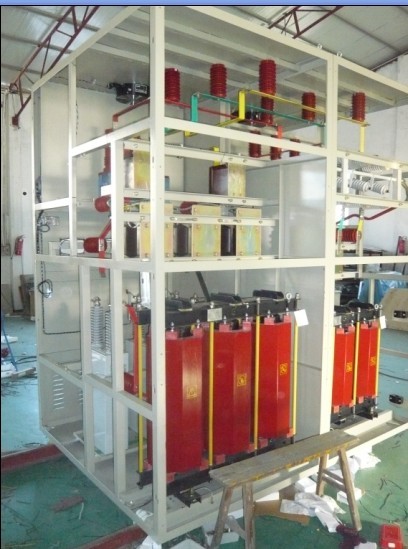

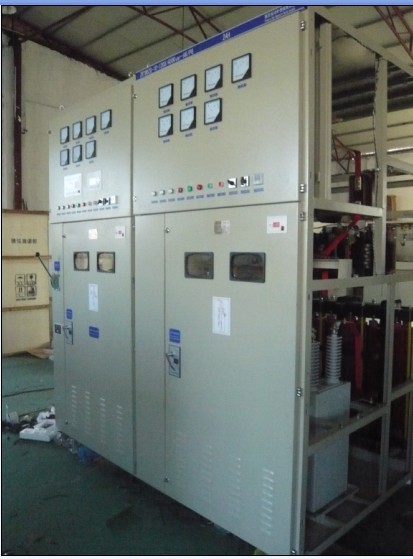

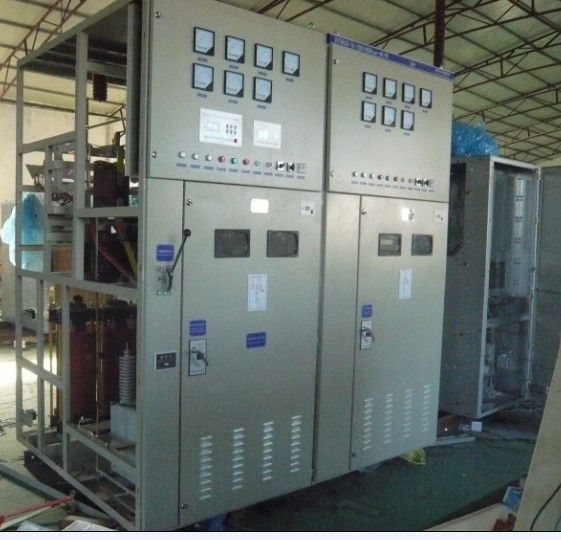

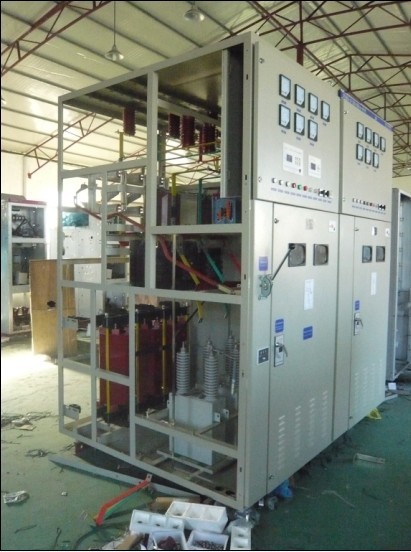

由隔離開關，真空接觸器，濾波電容器、干式空芯濾波電抗器，放電線圈，避雷器，電容器柜體，絕緣子，所組成。
2、裝置的特點
l 濾波支路投切順序、投入從低次到高次，切除從高次到低次，各支路之間設電氣連鎖；
l 高度的可靠性，可以實現20年的基本免維護運行，大幅度降低維護、維修成本。
l 占地面積小，安裝方便，室外安裝，自然冷卻。
3、裝置的功能
3.1 本裝置可以工作于自動方式下，裝置自動進行調容操作?？梢酝ㄟ^液晶顯示屏查看系統運行情況、電流值、電壓值和做事件記錄功能?？梢愿鶕?jù)實時監測的負載的運行情況的實時運行工況，自動生成調容、控制策略，具有補償精度高特點。
3.2 無功補償控制
3.2.1 按負載當前的運行方式和監測的實時數據，自動調容，將功率因數控制在合理范圍，將系統的電壓控制在允許的范圍內，達到電壓的*大優化。
3.2.2 當系統10kV母線停電時，可自動將電容器退出運行，當重來電后又可自動按需投入電容器組。
3.2.3 當電力系統發生故障或電壓異常時，可閉鎖。
3.3 主機事件記錄功能
可以對電容器調節支路，調節操作及異常情況有事件記錄的功能。
3.4 保護功能
3.4.1 能實時監測母線中電容器組的運行情況，并設電容器開口三角電壓保護分閘和報警功能。
3.4.2 能實時監測母線中電容器的運行情況，并設有電容器、過壓、欠壓等保護分閘和報警功能。
3.4.3 各保護的定值，可在顯示的畫面上修改和查看。
3.4.4 保護發生后，供故障電容器閉鎖和查看故障原因。
2.3.2 保護
2）過電壓保護
3）低電壓保護
4）開口三角電壓保護
5）諧波越限保護
3.1.主要設備
供方向買方提供濾波無功補償裝置（ZRTBBL）1套裝置主要包含以下內容：
ZRTBBL分為4組濾波補償支路，包括以下主要設備：
l 電流互感器 3臺
l 真空接觸器 4臺
l 放電線圈 12臺
l 避雷器 12只
l 干式空芯濾波電抗器 4組
l 濾波電容器 24臺
l 噴逐式熔斷器 24只
l 成套柜體 6組
l 銅排及附件 1套
